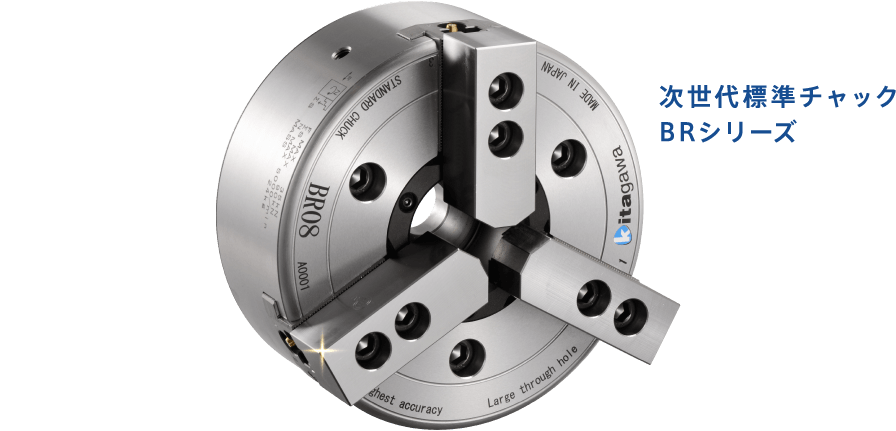

次世代標準チャックBRシリーズ

Kitagawa標準チャックは
ついに新しい時代へ。
ジョー成形直後の
把握精度0.01mm T.I.R.※3以下。
ジョーの浮き上がりも小さく、
安定した加工品質を実現します。
オプションのTnut-Plusを使用することで、
ジョー脱着後でも
把握精度0.01mm T.I.R.※3以下。
ジョーの再成形は必要ありません。

常識を超える
0.01mm T.I.R.※3以下の把握精度※１。

ジョー成形直後の把握精度0.01mm T.I.R.※3以下を実現しました。
これまでの標準チャックの常識を覆す把握精度により仕上加工にも適しています。

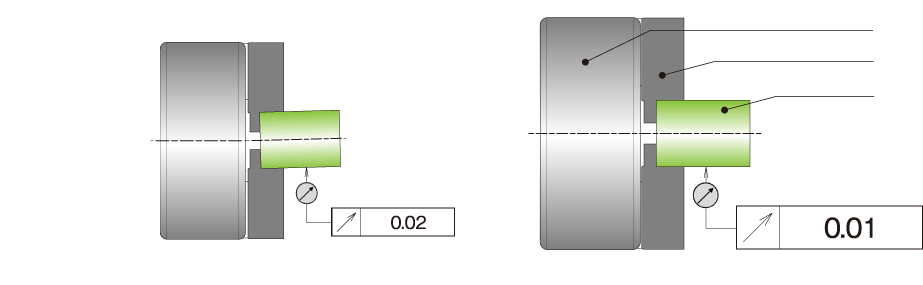

従来チャックとBRチャックの比較

オプションの特殊Tナット
“Tnut-Plus”により
ジョーの再成形が不要

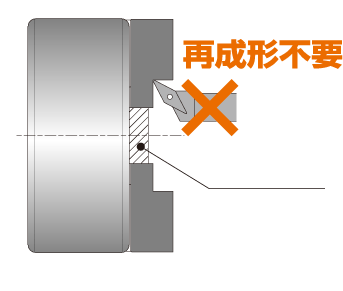

再成形不要

ジョー脱着後の
把握精度0.01mm T.I.R.以下※1※3

ジョーの取付再現性が非常に高いため、ジョー成形直後の把握精度を完全に維持することができます。

「年間450時間＝約135万円
の節約。」

段取り替え時のジョーの再成形が不要になり、時間とお金を大幅に節約できます。

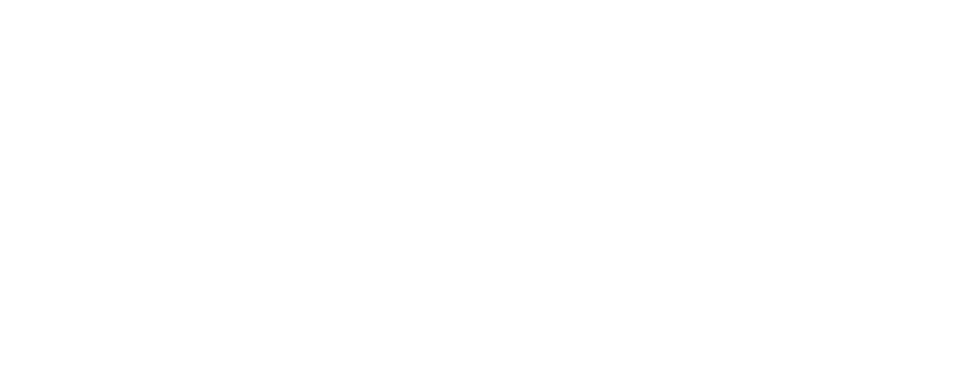

年間コストダウン額の概算

当社標準ソフトジョー(SJ形)を使用可能。

ジョーの取付再現性が非常に高いため、高価な特殊ジョーは不要です。
当社の標準ソフトジョー(SJ形)を使用でき、非常に経済的。調達も容易です。※2

安定した加工品質

ジョーの浮き上がりの低減により安定した加工品質を実現します。

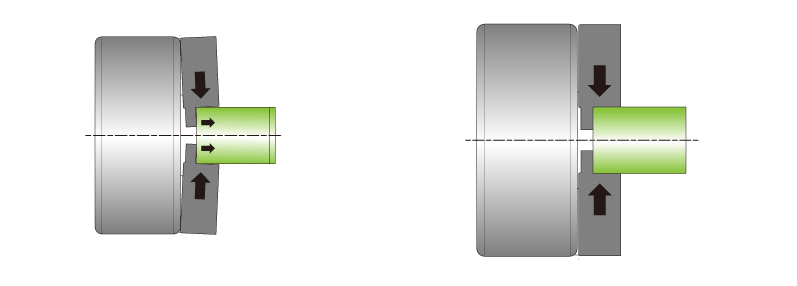

安定した加工品質　従来チャックとBRチャックの比較

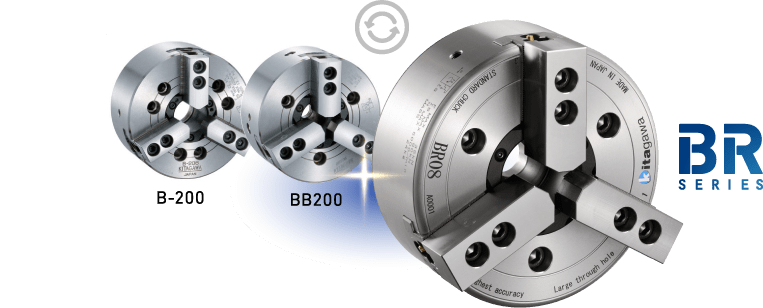

現在ご使用のチャックから
容易に交換可能。

現在ご使用の当社チャックB-200、BB200シリーズから容易に交換が可能です。
現在ご使用いただいている回転油圧シリンダを継続してご使用いただけるため、
最小のコストで最高の性能を導入いただけます。

交換に必要な部品のチェック
  • ジョー成形直後およびジョー脱着後の把握精度については当社製品規格によります。当社指定のソフトジョーにてテストバーを把握し、ジョー上面から10mm位置を測定した際のテストバーの振れ量です。
  • Tnut-Plusの取付再現性は当社指定のソフトジョーでのみ実現できます。他社製のジョーを使用すると把握精度が悪化するだけでなく、チャック摺動面の焼き付きや部品破損に繋がる恐れがあります。
  • BR12では把握精度は0.015mm T.I.Rとなります。
